思科模拟器使用

前言

本文为个人备考笔记，可能存在部分错误，欢迎社会各界运维师傅们指正！

思科模拟器配置安装与汉化配置

同意使用协议，选择安装路径，创建开始菜单文件夹，创建桌面快捷方式，安装完成后，汉化配置。
将简体中文汉化包导入软件安装根目录下的languages文件夹中，在软件首选项中选择导入的简体中文，点击确定，重启软件即可。

利用一台型号为2960的交换机将2pc机互连组建一个小型局域网

  • 分别设置pc机的ip地址；
  • 验证pc机间可以互通。

模拟器内准备的设备：Switch_2960 1台；PC 2台；直连线

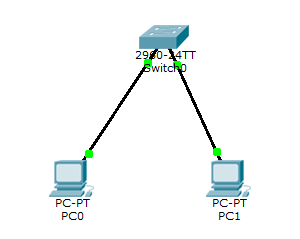

2PC通过交换机组网参考

完成外部线路铺设后,需要去配置交换机与PC的IP地址:

  • 在2台PC上设置IP地址(这里以192.168.15.2和192.168.15.3为例)

  • 在2台PC上设置子网掩码(这里均设置为255.255.255.0)

  • 在2台PC上设置默认网关(这里均设置为192.168.15.1)

最后在模拟器PC中使用ping命令测试两台PC的IP地址是否可以互通。(根据机器ping 192.168.15.2/3)

扩充知识:为什么子网掩码与网关都是一样的呢?因为子网掩码是用来划分子网的，而网关是用来指示子网的默认路由器。当PC的IP地址与子网掩码相加后，如果等于网络地址，则说明PC在该子网内，否则说明PC不在该子网内。而网关是指子网的默认路由器，当PC的IP地址与子网掩码相加后，如果等于网络地址，则说明PC在该子网内，网关就是该子网的默认路由器。

交换机的基本配置与管理

交换机的命令行操作模式主要包括：

  • 用户模式 Switch>
  • 特权模式 Switch#
  • 全局配置模式 Switch(config)#
  • 端口模式 Switch(config-if)#

扩充:

  • VLAN模式 Switch(config-vlan)#
  • VLAN成员模式 Switch(config-if-vlan)#
  • 接口模式 Switch(config-if)#
  • 接口VLAN模式 Switch(config-if-vlan)#
  • 接口IP地址模式 Switch(config-if-ipaddr)#

模拟器内准备的设备:Switch_2960 1台；PC 1台；配置线；

交换机配置线与PC连接配置图参考

交换机命令行切换模式：

以下为命令简写，使用键盘上的Tab自动补齐命令

  • 进入特权模式(en)
  • 进入全局配置模式(conf t)
  • 进入交换机端口视图模式(int f0/1)
  • 返回到上级模式(exit)
  • 从全局以下模式返回到特权模式(end)
  • 帮助信息(如? 、co?、copy?)
  • 命令简写(如 conf t)
  • 命令自动补全(Tab)
  • 快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)
  • Reload重启。[在特权模式下执行]
  • 修改交换机名称(hostname X) [全局模式下执行]
  • 配置交换机端口参数(speed,duplex)
  • 查看交换机版本信息(show version)
  • 查看当前生效的配置信息(show run)

DHCP动态IP服务器\DNS服务器\FTP服务器\WWW网站服务器的配置

模拟器内准备设备:Server服务器；PC；直通线；交换机

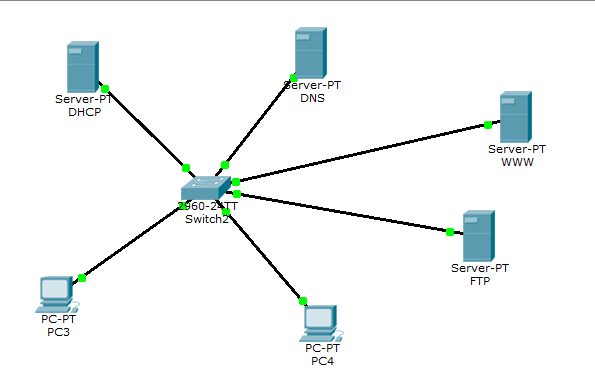

几大服务器PC组网交互图

DHCP服务器的配置：

拖入服务器\PC\交换机，直通线-将其与交换机PC链接

配置服务器与PC的静态IP地址，子网掩码，默认网关，服务器（192.168.1.200为例），PC（192.168.1.20为例）然后ping测试一下

去服务器开启DHCP服务，默认网关（这里以192.168.1.1为例），开始IP（这里以192.168.1.2为例），结束IP（这里以192.168.1.255为例），子网掩码（这里以255.255.255.0为例）。最大用户数自定义（这里以100为例）修改完毕后保存更改。

此时PC端IP从静态IP切换到动态IP，获取DHCP成功后，ping服务器测试一下。

DNS服务器的配置：

拖入服务器\PC，直通线-将其与交换机PC链接

IP可以静态也可以动态，推荐静态方便管理。默认你配置好了DNS服务器IP。在配置-DNS处，首先开启DNS服务，根据解析类型，默认添加一条A记录（ipv4），我们输入模拟器内的模拟域名（cqny.edu.cn），然后保存。

WWW服务器的配置：

拖入服务器\PC，直通线-将其与交换机PC链接

IP可以静态也可以动态，推荐静态方便管理。默认你配置好了FTP服务器IP。在配置-HTTP处，首先确定已开启开启HTTP服务，然后配置IP地址，将这里的IP记录下来，放到前面的DNS服务器域名解析地址。

我们此时使用模拟器局域网内的PC（配置好IP），使用设置的WWW网站服务器IP和我们模拟的域名访问我们的网站。均能访问成功即配置正确

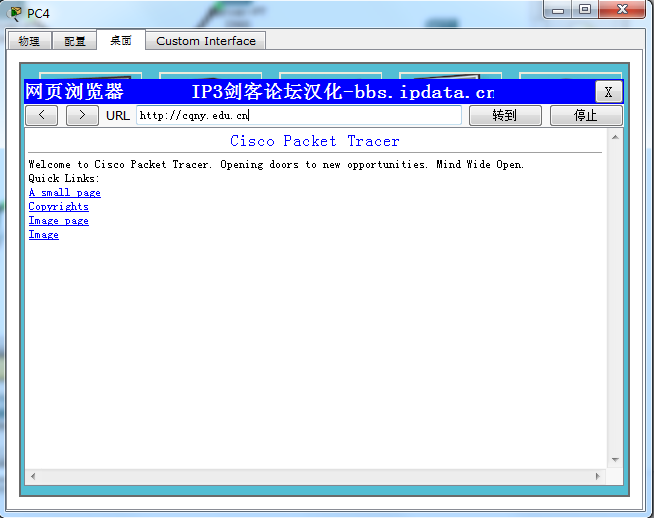

访问结果示例

FTP服务器配置：

拖入服务器\PC，直通线-将其与交换机PC链接

IP可以静态也可以动态，推荐静态方便管理。默认你配置好了FTP服务器IP。在配置-FTP处，首先确定已开启开启FTP服务，然后配置IP地址，将这里的IP记录下来，放到前面的DNS服务器域名解析地址。

我们回到FTP配置处，写入FTP账号密码，将FTP账户权限授予好之后，保存更改，使用PC机终端，命令：ftp 你设置的FTP解析域名 ，输入用户名和密码，即可登录FTP服务器。

tips：输入密码时和Linux一样，密码在输入时你是看不到长度那些的，正常现象！

FTP基础命令：

  • dir 查看当前目录下的文件
  • cd 目录名 切换目录
  • get 文件名 下载文件
  • put 文件名 上传文件
  • quit 退出FTP

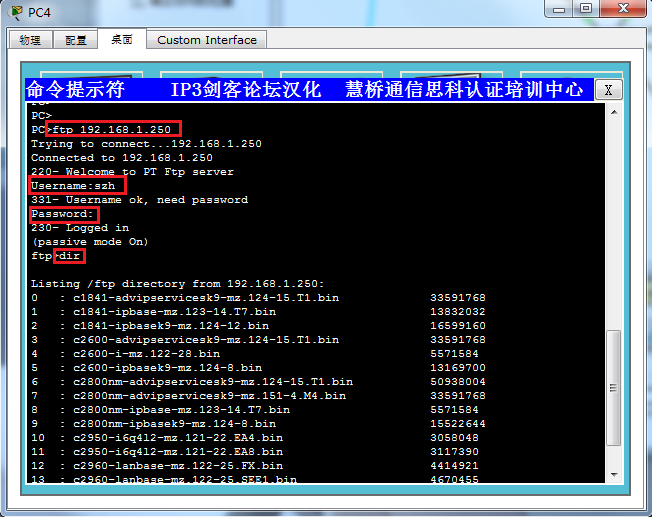

访问结果示例

交换机端口安全配置

查询Mac地址与IP信息

首先确定自己交换机与PC设备链接，并配置了静态IP，打开PC的cmd，输入

ipconfig /all

即可查看网络所有信息

补充地址绑定

首先进入端口模式（config-if）记得不要输错端口了，输入：

switchport-security mac-address 上面查询到的MAC地址

如果上面记不住，使用简写：sw por（tab补全）

执行绑定需要进入端口模式！

从用户模式开始依次执行：
en # 特权模式
config t # 全局模式
int f0/1 # 端口模式
sw por 获取到的MAC地址 #网卡地址绑定
